适用范围

　　ZGS口-F/35系列风力发电用组合式变压器(以下简称组合变)是一种将风电机组发出的0.6~0.69kV电压升高到35kV后，并网输出的专用设备。区别于传统的箱式变电站，将高压负荷开关、熔断器、及高压元器件和变压器器身、无励磁分接开关分别密封在两个独立的油室，结构紧凑。可以根据需要配置低压配电。

　　该产品应用于各种风力发电场所，是风力发电系统的配套产品。

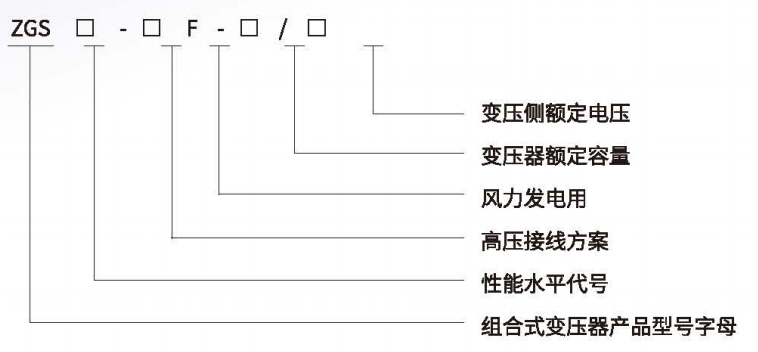

　　型号含义

　　正常使用条件

　　·冷却条件:空气自冷

　　·使用环境:

　　户外，环境温度不高于40℃，不低于-25℃℃，海拔不超过1000m，月平均温度不超过30℃，年平均温度不超过20°C。在25”C时。空气相比湿度不超过95”C，月平均不超过90%。

　　水平加速度不大于0.3g，垂直加速度不大于0.15g。

　　安装环境应无明显污秽，无爆炸性、腐蚀性气体和粉尘，安装场所应无剧烈振动冲击。要求安装在水泥平台或其它平整、坚实的平台上。

　　注:其他超过本技术规定时，由用户与本公司协商处理。

　　产品特点

　　·体积小，结构紧凑，安装方便;

　　·全密封，全绝缘结构，可靠保证人身安全

　　·可用于环网，也可用于终端，转换方便;

　　·低损耗、低噪音、性能优越;

　　·箱体采用防盗结构;

　　·温升低，过负荷能力强。

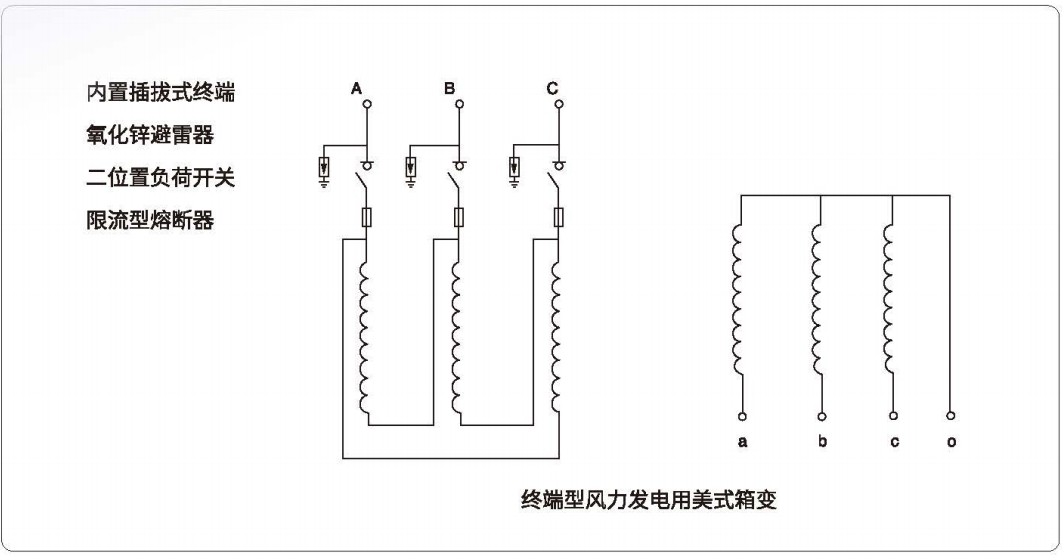

　　电气原理图

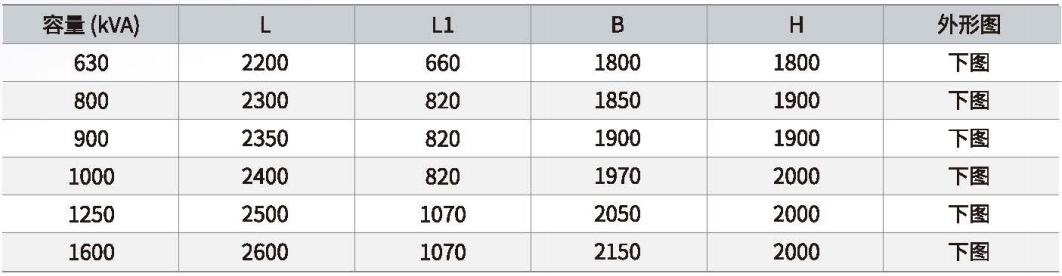

　　外形尺寸

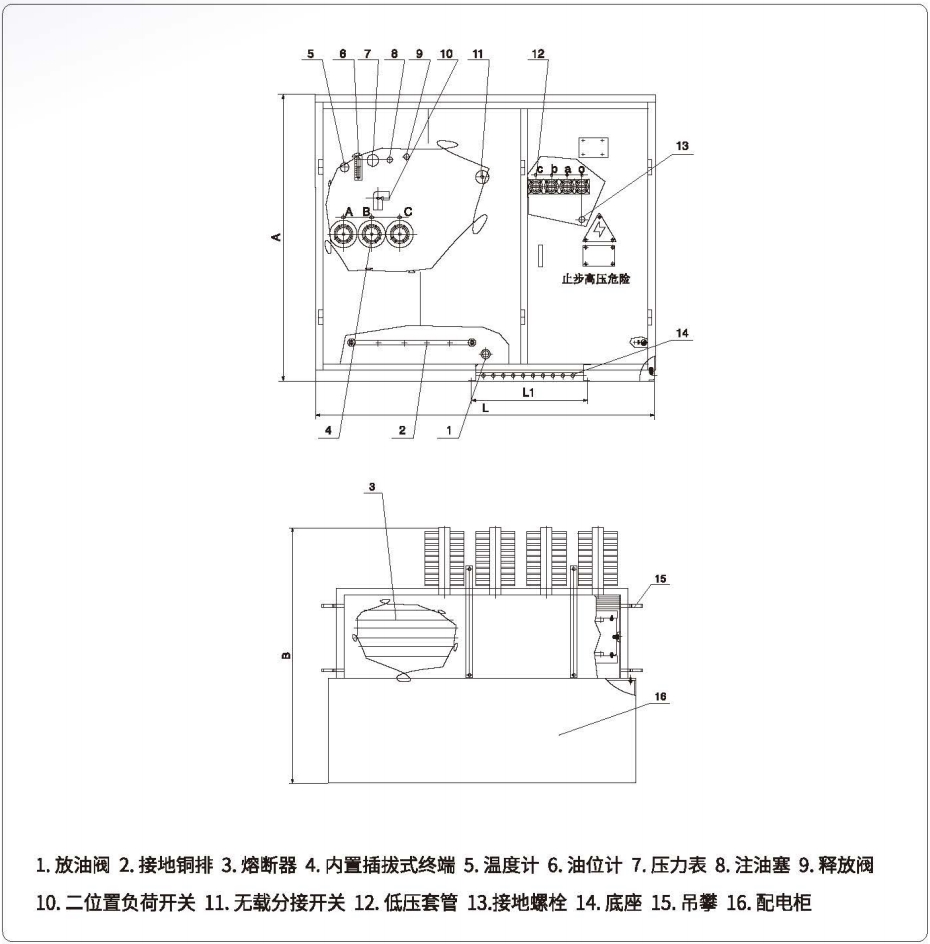

　　外型结构图

　　定货须知

　　订货时应提供以下资料:

　　·产品的全型号包括主电路方案号和辅助电路方案号;

　　·主电路系统组合顺序图;

　　·安装平面布置图;

　　·辅助电路电气原理图:

　　·电路中电压、电流、时间等整定参数;

　　·与产品正常使用不符的其它特殊要求。
