适用范围

　　DFW-12~T型连接(欧式)电缆分支箱(以下简称电缆分支箱)，适用于三相交流50Hz、额定电压10kV、电流630A的电缆系统中作为城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10kV电缆配网系统中环网联接配电网的节点连接。

　　本产品符合GB/T11022《高压开关设备和控制设备标准的共用技术要求》、GB11033.1~3《额定电压35kV以下电力电缆附件基本技术要求》。

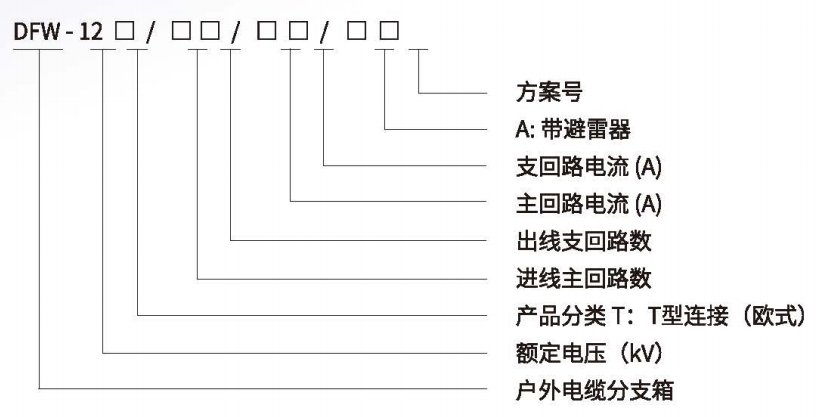

　　型号及其含义

　　正常使用条件

　　·周围空气温度不超过55℃℃，且在24h内测得的平均值不超过35℃，低周围空气温度-40℃℃;

　　·海拔高度不超过1000m,特殊使用条件下海拔高度不超过2000m;

　　·周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

　　·相对湿度:

　　在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kPa,月相对温度平均值不超过90%，月水蒸气压力平均值不超过1.8kPa;0 设备安装时与垂直面的倾斜度不超过5°

　　·设备应安装在无剧烈振动和冲击的地方，

　　·注:用户有特殊要求时可与我公司协商解决。

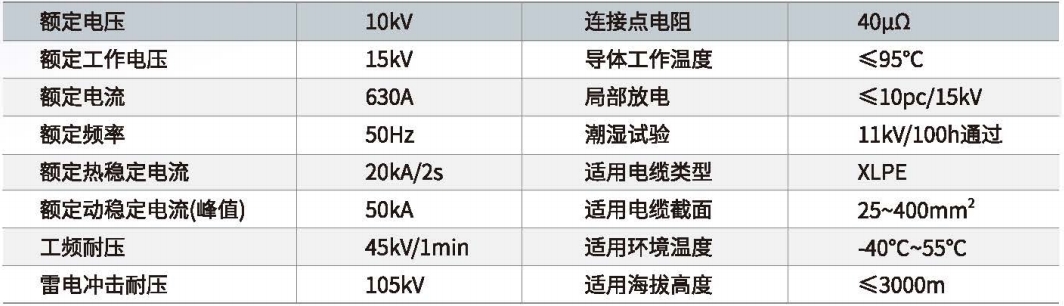

　　技术参数

　　结构特点

　　·双向开门，利用绝缘穿墙套管作为连接母排，具有长度短、电缆排列清楚、三电缆不需要大跨度交叉等显著优点。

　　·全绝缘、全密封、全防护、全工况。

　　·进出线灵活，实际应用多有8分支进出线。

　　·抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。

　　·体积小、结构紧凑、安装简单、操作方便。

　　·可带氧化锌避雷器。

　　·可安装带电指示器，提示操作人员线路带电。

　　·可安装电缆型故障指示器，便于迅速查找电缆故障。

　　·有多种箱体材质可选择:普通钢板，敷铝锌板和镜面不锈钢等。

　　·主要元件

　　·穿墙式双通套管在电缆分支线路中起到母线作用，其大特点是全绝缘、全封。主要应用于欧式电缆分支箱、环网开关柜中。根据用户需要,还可以在双通套管上加装感应端子，与三相集中式带电指示器相连，显示三相母线的带电状态。

　　·可触摸型电缆接头可触摸型电缆接头选用进口高质绝缘材料制作而成。它可直接安装在高压电缆分支箱的穿墙套管上或开关柜的插座上。可触摸型电缆后接头与前接头的外形尺寸相同，通过连接套管安装在可触摸型电缆前接头的后端，组成多分支进出线。

　　·合成无间隙氧化锌避雷器绝缘外套选用高质硅橡胶制作，为全绝缘、全密封结构。适用于中性点不接地。交流系统环网开关柜，为开关柜提供过电压保护，安装在前可触摸型电缆接头后端，实行过电压保护。

　　·带电指示器及故障指示器欧式电缆接头根据用户的要求可以安装带电指示器与故障指示器，带电指示器安装在可触摸电缆接头的测试点上，故障指示器夹在需要检测的电缆线路上。

　　·三相集中式带电指示器根据用户需要，可以在欧式电缆分支箱的侧面或内部安装三相集中式带电指示器，它将三相指示灯安装在一起，与双通套管上的感应端子连接,显示三相母线的带电状态。还可以在箱体的侧面安装观察窗,不需打开箱门就密到指示器是否发光，判断线路是否带电

　　外形尺寸

　　产品成套性

　　供货时应提供下列文件和附件:

　　·合格证;

　　·装箱单;

　　·使用说明书;

　　·出厂检验报告;

　　·有关电气图纸;

　　·合同规定的备品配件;

　　·主要元件的安装使用说明书。

　　订货须知

　　订货时应提供下列资料:

　　·接线方案图;

　　·电缆分支箱型号、进出线数量、备用回路数量、电缆标称截面积;

　　·保护装置要求(如无要求按本公司标准供给)

　　·箱体外壳要求及颜色(如无要求按本公司标准供给)

　　·与产品正常使用不符的其它特殊要求。
