概述

　　XGN17-40.5箱型金属封闭开关设备系三相交流50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV网络电能之用，并具有对电路进行控制、保护和监测之功能。除广泛应用于一般电力系统外，还用于具有频繁操作的电力线路中。

　　本产品主开关为ZN-40.5真空断路器，LN-40.5SF6断路器，具有使用寿命长、分断能力高、外壳防护性能好、绝缘水平高、运行安全可靠、检修维护方便等特点，它具有较完善的防误性能，安全可靠。

　　本产品除符合GB3906国际外,还符合IEC-298国际标准的要求。

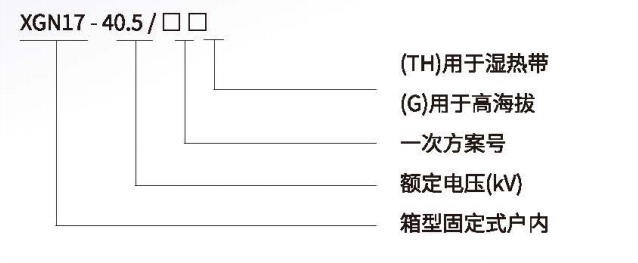

　　型号及其含义

　　正常使用条件

　　·环境温度不高于+40℃℃，不低于-10℃℃;

　　·海拔高度不超过1000米;

　　·空气相对湿度，日平均不大于95%，月平均不大于90%;0 地震烈度不超过8度;

　　·周围空气不受腐蚀性，可燃性，水蒸气等明显污染;

　　·注:超出上述正常使用条件时，用户可与制造厂协商解决。

　　结构简介

　　XGN17-40.5箱式金属封闭开关柜为框架式结构，采用空气绝缘，分为主母线室、旁路母线室、前柜后柜，各室之间用螺栓连接，前柜正面有前门、操作板、右小门、仪表室门，右边有防护板与邻柜相隔，一、二次元件各成系统，并且互相隔离。

　　前柜正面中间是断路器的大门，称前门，门上装有断路器储能孔，紧急分合闸按钮孔，孔上均有盖板，前门与上下隔离开关之间，断路器与隔离开关之间有机械闭锁装置，断路器处于合闸位置，隔离开关不能打开，前门打不开。反之，前门未关上，隔离开关合不上。

　　前柜正面左边为操作板，上装隔离开关操作机构，右边为检修小门，上装有程序锁，与上隔离开关、后门间有程序闭锁装置，即:隔离开关处于关合位置，前、后门均不能打开，前、后门未关上，隔离开关合不上。

　　后柜右边装有旁路隔离开关操作手柄，与专用旁路柜有程序锁装置。

　　主母线装于前柜顶部的主母线室内，旁路母线装于后柜顶部的旁路母线室内。

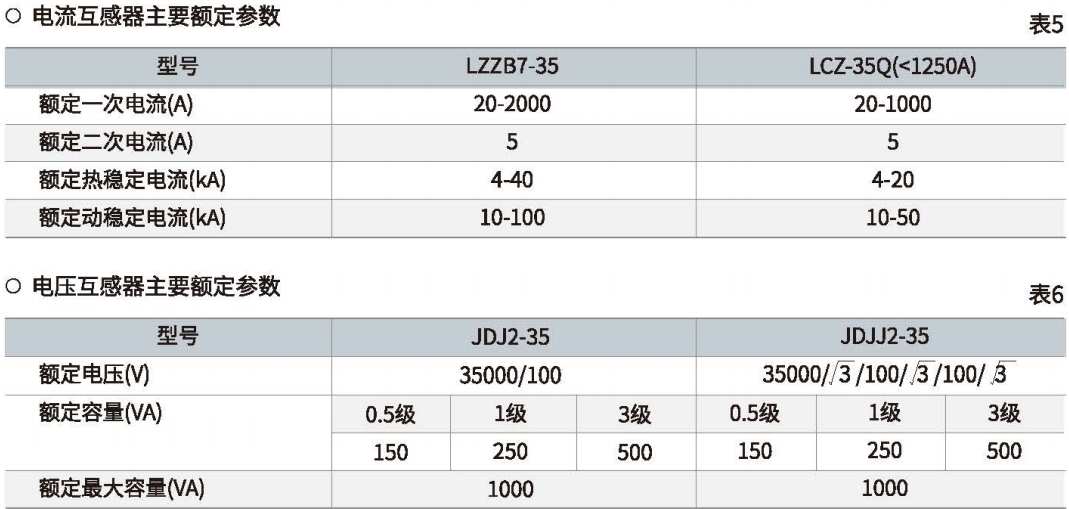

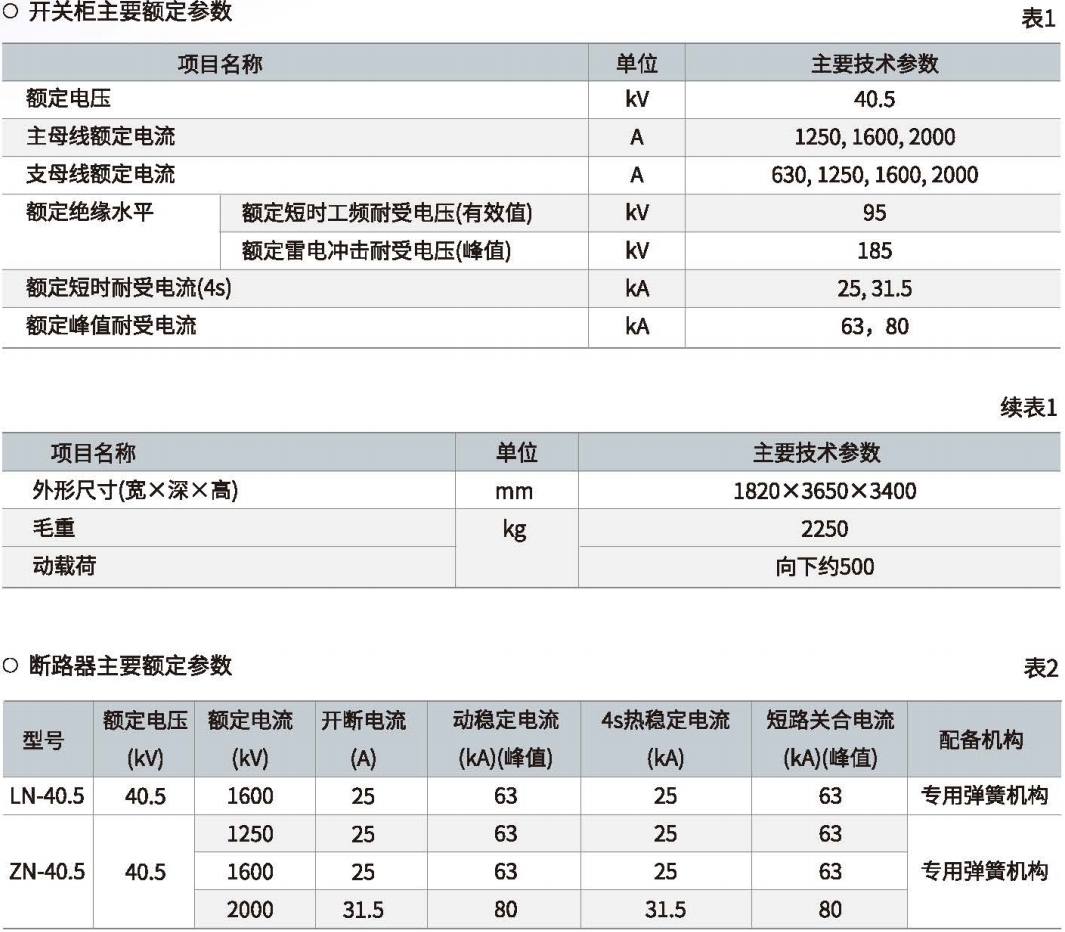

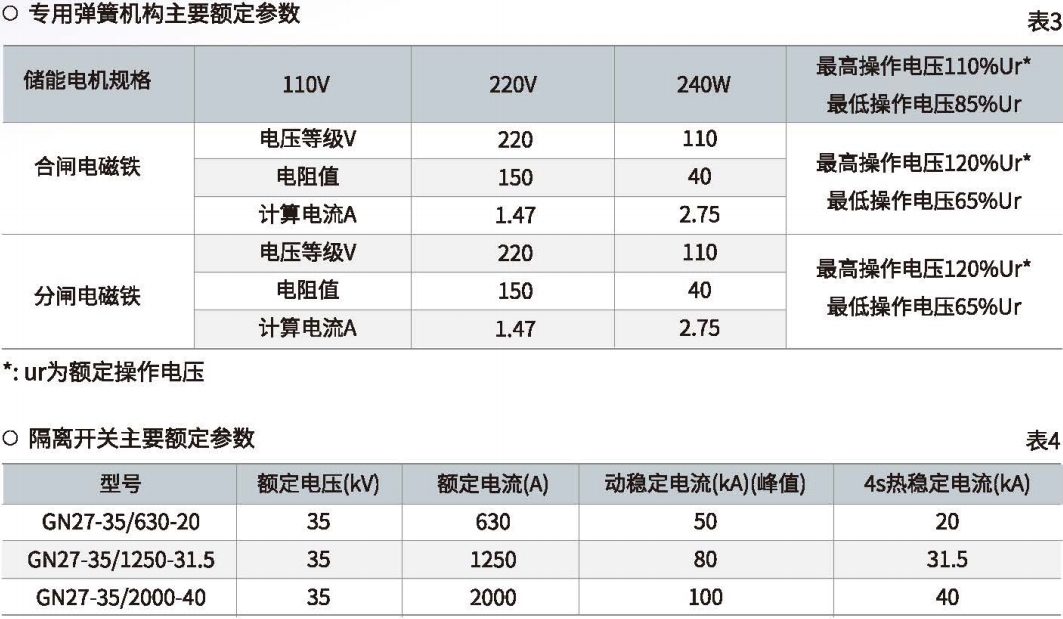

　　主要技术参数

　　订货须知

　　订货时应提供下列资料

　　·产品型号，一次接线方案编号或一次系统图，一、二次元件规格型号，技术参数

　　·二次线路原理图，端子图

　　·开关柜平面布置图

　　·如有特殊要求，与制造厂协商解决
