适用范围

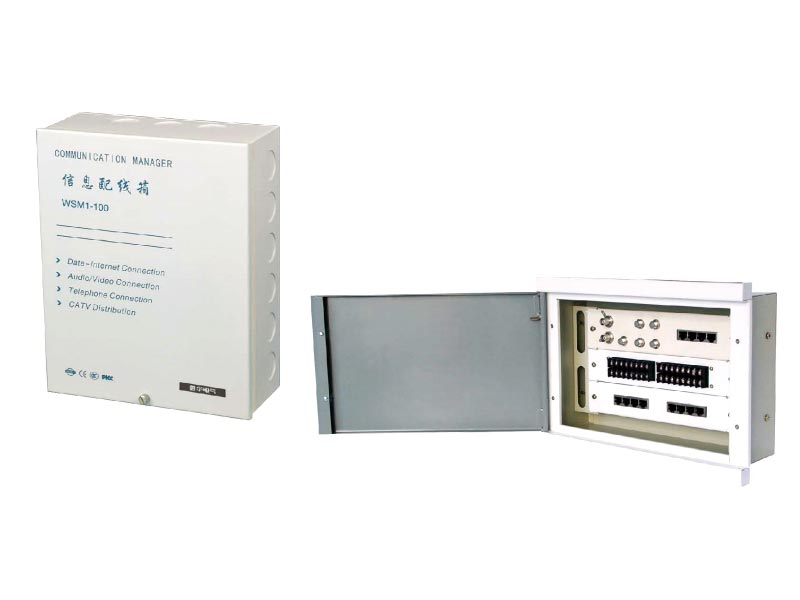

　　M1系列信息配线箱是家居与信息高速公路之间的桥梁。它将大量的语音、视频、数据等信息接驳到居室内，然后按需分配到各个厅室，是实现统一管理居室内的电话、传真、电脑、电视机、影碟机、卫星接收器、安防监控设备和各种网络家电，使其功能更强大，使用更方便，维护更容易，更易智能化，更易扩展新用途的家居信息化配线箱，它的目的是为业主营造一个现代化的信息家园，堪称信息家园的“高速立交桥”。

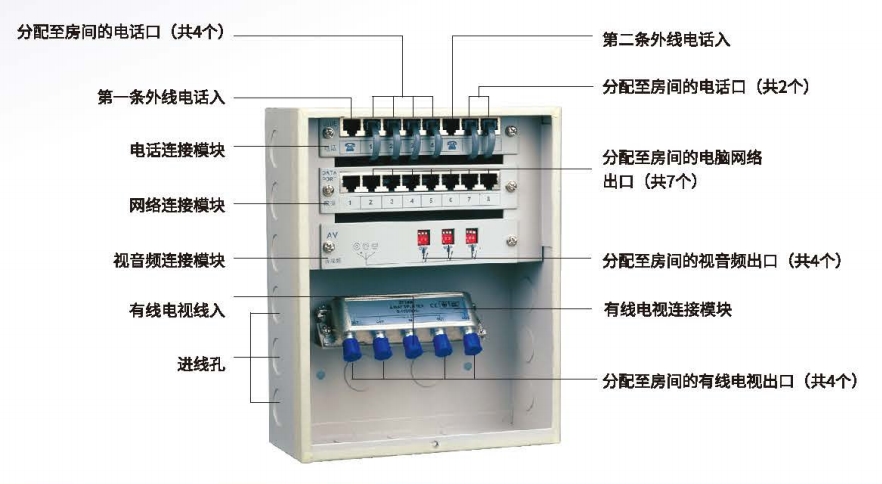

　　结构示意图

　　特点

　　·为中国特色家庭装修、弱电布线及应用提供一个完全、充分的综合布线管理、使用及维护的方案。

　　·是建筑设计院、房地产开发商开发更具竞争力的楼盘的利器。

　　·是居家装修、SOHO装修的信息化管理的平台。

　　·是顺应政府信息化智能小区、宽频到户，建设信息家园倡导的产品。

　　符合标准

　　·ANSI/TIA/ELA570A家居电讯布线标准确。

　　·中国建设部1999年颁布的智能小区划分标准。

　　功能模块

　　·电话连线接块:进线2条，可分别复接为两组输出，一组为一进四出，一组为一进三出。

　　·注:此模块采用5类RJ45接口标准，如室内布线使用5类双绞线，亦可用于电脑网络的连接

　　·数据连接模块: 由一组8口5类RJ45插孔及-8口通用RJ11插孔组成。

　　A、对于电脑网络为一进七出。

　　B、在标准安装中，将4对5类双绞线中的一对兰白线引出至背面的RJ11的插孔，可实现数据/电话共享一条5类4对双绞线分别连接至房间的数据插座和电话插座。

　　·视音频连接模块;由4组视音频(AV)螺钉型接线端子和三组开关组成。 接口为一进三出，由三组开关分别控制信号的复接或断开。

　　·有线电视连接模块:由一个射频分配器构成，接口为一进四出。
