适用范围

　　HXGN囗-12箱型固定式交流金属封闭环网开关设备(以下简称环网柜/开关设备)，适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相12kV、50Hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容电流。负荷开关一熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用，具有完善的“五防”闭锁功能。

　　本开关设备符合国家标准GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共同技术要求》及国家标准IEC60298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》、IEC60694《高压开关和控制设备共用条款》的要求。

　　型号及其含义

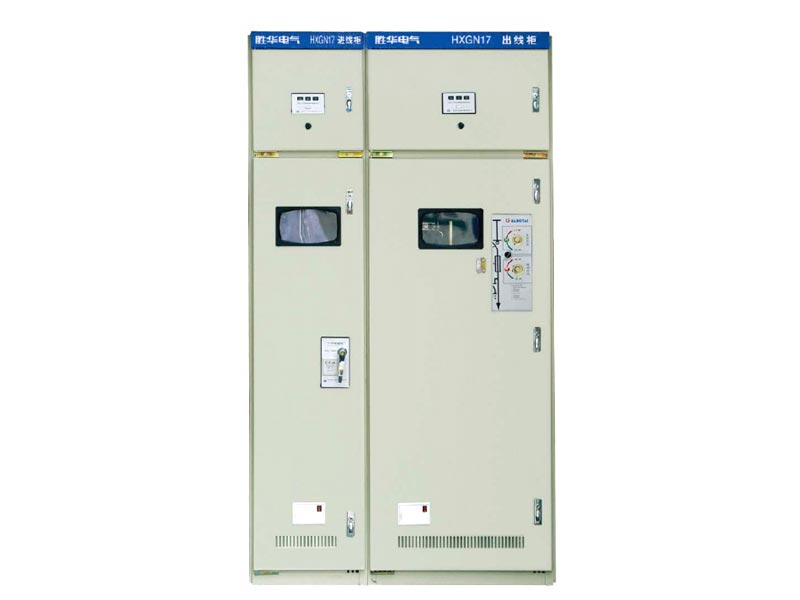

　　结构特点

　　HXGN囗-12型环钢柜，柜体结构由8MF型钢局部焊接后用螺栓连接组合而成，主要装配FZN12/FZN21FZN25型二位真空负荷开关，真空负荷开关与带有撞击器的熔断器配合使用为组合电器。环网柜可灵活配装CT、PT、ZnO避雷器。其柜底装有可拆卸的活动盖板，便于电缆进线，对于架空进线，根据用户需要可另装母线通道。

　　正常使用条件

　　·周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，低周围空气温度-25℃;

　　·海拔高度不超过1000m,特殊使用条件下海拔高度不超过2000m;

　　·周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

　　·相对湿度:

　　在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kPa，月相对温度平均值不超过90%，月水蒸气压力平均值不超过1.8kPa;

　　·设备安装时与垂直面的倾斜度不超过5°;

　　·设备应安装在无剧烈振动和冲击的地方。

　　·注:用户有特殊要求时可与我公司协商解决。

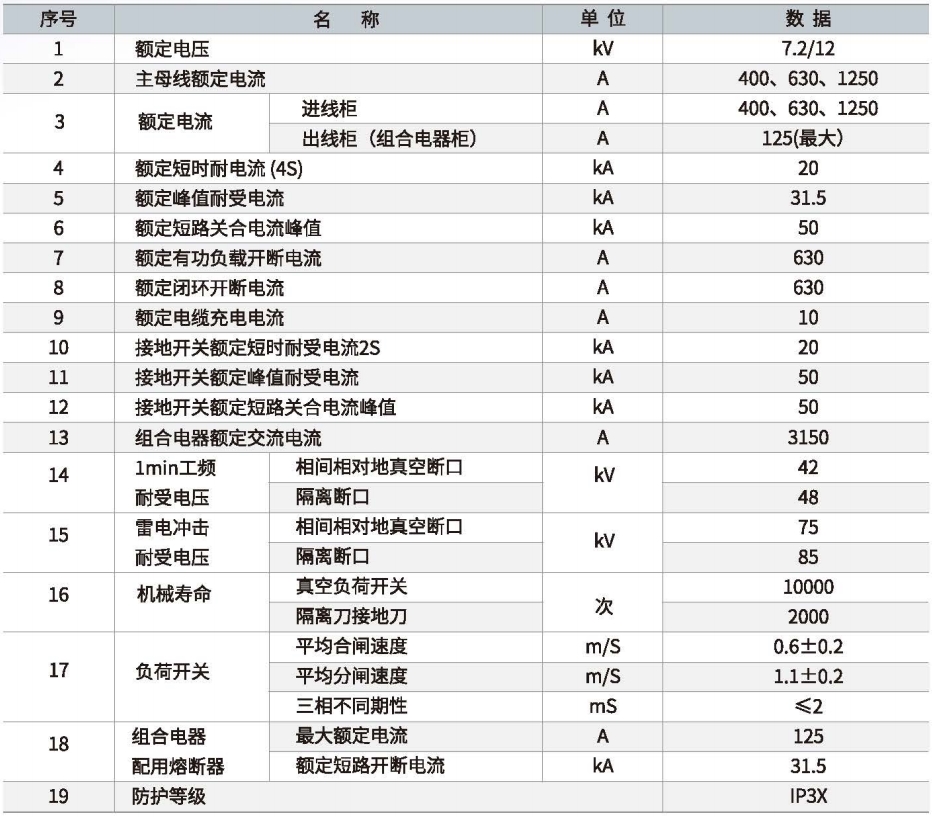

　　技术参数

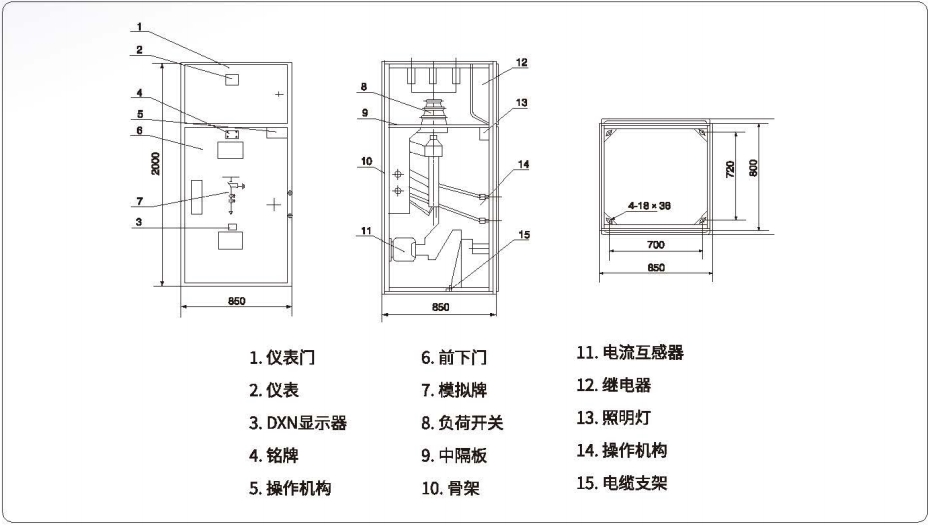

　　外形安装尺寸

　　产品成套性

　　供货时应提供下列文件和附件:

　　·合格证;

　　·装箱单;

　　·使用说明书;

　　·出厂检验报告;

　　·有关电气图纸;

　　·合同规定的备品配件;

　　·主要元件的安装使用说明书。

　　订货须知

　　订货时应提供下列资料:

　　·主回路系统方案图;

　　·辅助电路电气原理图，辅助电路电压;

　　·柜内元件清单(包括元器件型号、名称、规格、数量)

　　·开关设备平面布置图;

　　·柜体颜色(如无要求按本公司标准供给)

　　·所需备品备件清单;

　　·其它特殊使用条件。
